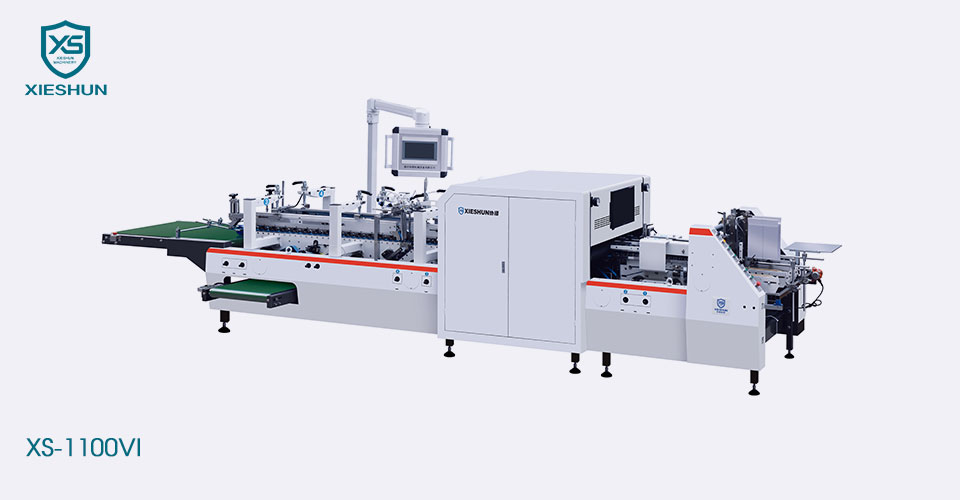

ຜູ້ສະໜອງ XIESHUN Offline Visual Inspection XS-1100VI ດໍາເນີນການກວດກາທີ່ສົມບູນແບບຂອງຂໍ້ບົກພ່ອງຂອງການພິມທີ່ຫຼາກຫຼາຍ (ເຊັ່ນ: ການພິມທີ່ຂາດຫາຍໄປ, ຈຸດຫມຶກ), ຄວາມແຕກຕ່າງຂອງສີ, ການລົງທະບຽນທີ່ບໍ່ຖືກຕ້ອງ, ຄວາມຜິດປົກກະຕິຂອງການຕັດຕາຍ, ການພິມຜິດປະກະຕິ, ແລະອື່ນໆ, ຢູ່ໃນກ່ອງບັດທີ່ມີຄວາມຫລາກຫລາຍ. ໃນລະຫວ່າງການຂະບວນການປະກອບກ່ອງ.
ເຄື່ອງກວດກາ Offline AOI ນີ້ມີຄຸນສົມບັດການປັບຄວາມຖືກຕ້ອງຂອງການກວດສອບແບບເຄື່ອນໄຫວ, ເຮັດໃຫ້ການປັບຕົວກວດສອບຄວາມຖືກຕ້ອງຂອງການກວດສອບໃນເຂດຕ່າງໆໃນລະຫວ່າງຂະບວນການທົດສອບ. ນີ້ຮັບປະກັນວ່າປະສິດທິພາບການຜະລິດຍັງບໍ່ໄດ້ຮັບຜົນກະທົບ, ປ້ອງກັນຜົນກະທົບທາງລົບທີ່ອາດເກີດຂື້ນຍ້ອນການກວດກາທີ່ບໍ່ຖືກຕ້ອງ.
ຍິ່ງໄປກວ່ານັ້ນ, ລະບົບການກວດກາ AOI ໄດ້ລວມເອົາຄວາມສາມາດໃນການຮຽນຮູ້ຂອງພາກພື້ນ, ເຮັດໃຫ້ມັນສາມາດຮຽນຮູ້ຈາກທ້ອງຖິ່ນໃນລະຫວ່າງການກວດກາແລະປ້ອງກັນບັນຫາສິ່ງເສດເຫຼືອທີ່ເກີດຈາກຄຸນນະພາບການພິມທີ່ບໍ່ສອດຄ່ອງໃນເຂດທີ່ບໍ່ສໍາຄັນ.
ນອກຈາກນັ້ນ, ລະບົບຄຸນນະສົມບັດການເກັບຮັກສາອັດຕະໂນມັດແລະການຈັດປະເພດຂອງຂໍ້ມູນທີ່ກວດພົບ, ອໍານວຍຄວາມສະດວກໃນການດຶງຂໍ້ມູນປະຫວັດສາດແລະການວິເຄາະສະຖິຕິໄດ້ງ່າຍ.
| ນໍ້າຫນັກສຸດທິ: | ປະມານ 2500KGS |
| ຂະໜາດລວມ: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| ການສະຫນອງພະລັງງານ: | 17 kW |
| ການບໍລິໂພກອາກາດ: | 6 ປ |
☞ ກວດຫາຂໍ້ບົກພ່ອງຕ່າງໆ (ຂາດການພິມ, ຈຸດຫມຶກ), ຄວາມແຕກຕ່າງກັນຂອງສີ, ການພິມເກີນ, ຄວາມເສື່ອມຂອງການຕັດຕາຍ, ການບ່ຽງເບນຂອງ embossing, ແລະອື່ນໆຂອງກ່ອງກ່ອງໃນລະຫວ່າງການຕິດກາວ.
☞ ລະບົບມີຫນ້າທີ່ຂອງການປັບປຸງຄວາມຖືກຕ້ອງຂອງການກວດສອບແບບເຄື່ອນໄຫວ, ເຊິ່ງສະດວກສໍາລັບການປັບຄວາມຖືກຕ້ອງຂອງການກວດສອບຂອງພື້ນທີ່ທີ່ແຕກຕ່າງກັນໃນລະຫວ່າງຂະບວນການກວດກາເພື່ອຫຼີກເວັ້ນການຜົນກະທົບຕໍ່ປະສິດທິພາບການຜະລິດ.
☞ ລະບົບມີຫນ້າທີ່ຂອງການຮຽນຮູ້ພາກພື້ນ. ໃນລະຫວ່າງຂະບວນການກວດກາ, ມັນສາມາດສຸມໃສ່ທ້ອງຖິ່ນໃນການຮຽນຮູ້ເພື່ອຫຼີກເວັ້ນບັນຫາສິ່ງເສດເຫຼືອທີ່ເກີດຈາກຄຸນນະພາບການພິມທີ່ບໍ່ຫມັ້ນຄົງໃນພື້ນທີ່ທີ່ບໍ່ແມ່ນທີ່ສໍາຄັນ.
☞ ລະບົບມີຫນ້າທີ່ເກັບຮັກສາແລະຈັດປະເພດຂໍ້ມູນການກວດສອບອັດຕະໂນມັດສໍາລັບການສອບຖາມປະຫວັດສາດແລະສະຖິຕິທີ່ສະດວກສະບາຍ.
ຕົວຊີ້ວັດການປະຕິບັດອຸປະກອນ
| ໂຄງການ | ຕົວຊີ້ວັດ |
| ຄວາມຖືກຕ້ອງຂອງສະຖານີພິມພິມປົກກະຕິ: | 0.11mm × 0.125mm |
| ຄວາມຖືກຕ້ອງຂອງຮູບພາບສະຖານີ Embossing: | 0.05mm × 0.125mm |
| ສະຖານີກວດກາລະຫັດ: | ຕໍາ່ສຸດທີ່ 18mm barcode ສາມາດກວດພົບ |
| ຂະໜາດການກວດຫາສູງສຸດ: | 500mm × 420mm |
| ຂະຫນາດການກວດສອບຕໍາ່ສຸດທີ່: | 90mm × 90mm |
| ພື້ນທີ່ຕໍາ່ສຸດທີ່: | 0.08ມມ2 |
| ຄວາມແຕກຕ່າງຂອງສີ: | △E ≧ 3 |
| ຄວາມໄວການກວດສອບ: | 220 ແມັດ / ນາທີ |
ຫນ້າທີ່ອຸປະກອນ
| ໂຄງການ | ຟັງຊັນ |
| ການກວດຫາຂໍ້ບົກພ່ອງ | ຂາດການພິມ, ຈຸດເປື້ອນ, ແລະອື່ນໆ: ພື້ນທີ່ກວດຫາຕໍາ່ສຸດທີ່ດ້ານຫນ້າ: ≧0.08mm2 Overcoating, optical oil, concave ແລະ convex ຜິດປົກກະຕິ: ພື້ນທີ່ ≧2mm2 Hot stamping defect ພື້ນທີ່ກວດຫາຕໍາ່ສຸດທີ່: ≧0.08mm2 ການກວດຫາການບິດເບືອນການພິມເກີນ: ≧0.1mm ການກວດຫາການບ່ຽງເບນຂອງການຕັດ: ≧0.1mm ຂໍ້ບົກພ່ອງຂອງບາໂຄດ: ການອ່ານ: ລະຫັດຂໍ້ຜິດພາດ, ລະຫັດຊໍ້າກັນ ການກວດສອບລັກສະນະ: ຄໍາຜິດພາດ, ຄໍາທີ່ຂາດຫາຍໄປ, ທີ່ສອດຄ້ອງກັນກັບ barcode ການກວດພົບຮູບລັກສະນະ: stains, ສາຍທີ່ແຕກຫັກ, barcode ບິດເບືອນ, barcode ເສັ້ນສີດໍາຂໍ້ບົກພ່ອງ. ການກວດຫາຄວາມແຕກຕ່າງຂອງສີໃນທ້ອງຖິ່ນ △E ≧ 3 Elab |
| ການຈັດປະເພດຂໍ້ບົກພ່ອງ | ມາດຕະຖານການກວດຫາຂໍ້ບົກພ່ອງແມ່ນຖືກປັບຢ່າງລຽບງ່າຍ. ສໍາລັບແຕ່ລະຂໍ້ບົກພ່ອງ, ມາດຕະຖານການກວດສອບຂໍ້ບົກພ່ອງສາມາດຖືກກໍານົດໂດຍການລາກແຖບເລື່ອນດ້ວຍຕົນເອງ. |
| ການສ້າງແບບຈໍາລອງງ່າຍ | ເວລາສ້າງແບບຈໍາລອງສໍາລັບການປ່ຽນຜະລິດຕະພັນຫນຶ່ງແມ່ນ 3-5 ນາທີ; ໃຊ້ໂຄງການສ້າງແບບຈໍາລອງຂອງຕົວຊ່ວຍສ້າງເພື່ອແຍກຂະບວນການສ້າງແບບຈໍາລອງທັງຫມົດອອກເປັນຫຼາຍຂັ້ນຕອນທີ່ເຊື່ອມຕໍ່ກັນ, ນໍາພາຜູ້ປະຕິບັດການຈັດຕັ້ງປະຕິບັດແບບຈໍາລອງຂັ້ນຕອນໂດຍຂັ້ນຕອນ. |
| ຈໍສະແດງຜົນຜິດປົກກະຕິ | ການສະແດງທີ່ໃຊ້ເວລາທີ່ແທ້ຈິງຂອງຮູບພາບຂໍ້ບົກພ່ອງຂອງຜະລິດຕະພັນການກວດກາ, ສະຖານທີ່ເກີດຂໍ້ບົກພ່ອງ, ແລະຂໍ້ມູນຂະຫນາດຂໍ້ບົກຜ່ອງ |
|
ເຄື່ອງປ້ອນ ມໍເຕີ servo ເອກະລາດຂັບຄວາມໄວຂອງອາຫານທີ່ປ່ຽນແປງໄດ້. ມໍເຕີ vibratory ທີ່ສາມາດປັບໄດ້. ແຜງດ້ານຂ້າງສາມາດປັບໄດ້ນາທີໃນຄວາມກວ້າງຂອງຫວ່າງເປົ່າ. |
|
ຈັດຮຽງ ພາກສ່ວນເອກະລາດທີ່ມີສາຍສົ່ງຕ່ໍາທີ່ບໍ່ຊ້ໍາກັນທີ່ນໍາພາກ່ອງໄປຫາ handrail ຂະຫນານທີ່ອະນຸຍາດໃຫ້ການຈັດຕໍາແຫນ່ງຫວ່າງເປົ່າທີ່ສົມບູນແບບ. |
|
ໂມດູນການກວດກາອອນໄລນ໌ ສະຖານີເຮັດວຽກຄອມພິວເຕີປະມວນຜົນພາບຄວາມໄວສູງ. ລະບົບຊອບແວກວດກາສາຍຕາ: ຊອບແວກວດກາສາຍຕາພິເສດ PrintingPlus (ເວີຊັນ V5.0) ໂມດູນຊອບແວກວດຫາຂໍ້ບົກພ່ອງທົ່ວໄປ (ເວີຊັນ V1.0) ໜ່ວຍພາບພາບຄວາມໄວສູງ, ມີເລນແສງທີ່ນຳເຂົ້າຈາກຍີ່ປຸ່ນ ແລະຕູ້ກວດກາການພິມສະເພາະຂອງການາດາ. |
|
ພະແນກເກັບກ່ອງຂໍ້ບົກພ່ອງ •ສາຍແອວເທິງແລະຕ່ໍາແມ່ນຂັບເຄື່ອນໂດຍລະບົບສາຍສົ່ງສາຍແອວ multi-V, ເພື່ອຫຼີກເວັ້ນການຂັດໃນລະຫວ່າງການຂົນສົ່ງ. • ອຸປະກອນຖອດທໍ່ນິວເມຕິກເພື່ອຫຼຸດຮອຍຂີດຂ່ວນເທິງກ່ອງ. • ລະບົບການເກັບຄ່າສອງເລນຕາມການຮ້ອງຂໍ. |
|
ພາກສ່ວນການຈັດສົ່ງ ການປ່ຽນແປງຄວາມໄວອັດຕະໂນມັດແລະຄູ່ມືໃນການປະສານງານກັບ photocell. ວັດສະດຸປຸງແຕ່ງ |
| ຕົວແບບ | XS-1100VI | |
|
A | 170-1100 ມມ |
| B | 100-900mm | |
| E | 70-540mm | |
|
A | 170-1050mm |
| B | 170-900 ມມ | |
| E | 80-540mm |
